CAPÍTULO 1
El mapa como herramienta de mando
No dibujamos para decorar: representamos únicamente aquello que ayuda a tomar decisiones.
01 · MISIÓN
El mapa debe ayudar a decidir
Un mapa operativo no es un plano decorativo ni una captura de Google Maps con varios iconos. Es una representación seleccionada de la situación que permite responder con rapidez a preguntas concretas: dónde está el peligro, quién está expuesto, dónde están los recursos, qué accesos siguen utilizables, por dónde evacuar y qué ha cambiado.
La cartografía debe reducir incertidumbre. Si obliga al responsable a buscar entre decenas de símbolos o datos sin fecha, ha dejado de cumplir su función.
02 · CARTOGRAFÍA BÁSICA
Orientarse antes de añadir información
Escala, orientación, leyenda, coordenadas, relieve, red viaria y referencias reconocibles forman la base. El alumno debe ser capaz de relacionar el mapa con el terreno y comprender que la precisión necesaria cambia según se gestione un edificio, una carrera, un municipio o un incendio forestal.
03 · SIG
Del mapa estático al Sistema de Información Geográfica
Un SIG permite combinar información geográfica y atributos: un recurso no es solo un punto, también puede tener tipo, indicativo, estado, dotación y hora de actualización. La Escuela Nacional de Protección Civil incluye formación específica en herramientas SIG para crear mapas, trabajar con datos geográficos y administrar capas. citeturn0search5
04 · CAPAS
Mostrar solo lo necesario para cada decisión
La cartografía base aporta contexto; encima se añaden riesgo, recursos, movilidad e información dinámica. El operador debe poder activar y desactivar capas. Esto evita que la simbología de hospitales, hidrantes, ambulancias, cortes, zonas y equipos convierta el mapa en ruido visual.
05 · HORA
Un dato sin tiempo puede ser peligroso
Un perímetro, una carretera abierta o la posición de una ambulancia pueden cambiar. La información dinámica debe indicar cuándo fue actualizada. En operaciones prolongadas es útil distinguir entre dato confirmado, dato pendiente y dato histórico.
06 · FUENTES
No todos los puntos tienen la misma fiabilidad
El mapa puede integrar información de equipos sobre el terreno, centros de coordinación, sensores, GPS, servicios cartográficos, meteorología o imágenes aéreas. Debe conocerse el origen y evitar presentar como confirmado aquello que solo es una comunicación preliminar.
07 · ZONIFICACIÓN
Convertir el riesgo en espacio
Las zonas caliente, templada y fría son un modelo didáctico útil para entender que no todos los recursos pueden situarse en cualquier lugar. La zonificación concreta depende del riesgo, las mediciones y la estructura operativa aplicable. En planes de mercancías peligrosas, por ejemplo, los grupos de intervención reconocen y evalúan las zonas afectadas y riesgos asociados para proponer la zona de intervención. citeturn0search24
08 · ZONA CALIENTE
Donde el peligro condiciona la intervención
Es el área con exposición directa o potencial al agente peligroso. Su delimitación puede depender de fuego, humo, toxicidad, radiación, explosión, derrumbe, violencia u otros factores. El mapa debe impedir que recursos sin misión o protección adecuada entren por desconocimiento.
09 · ZONA TEMPLADA
Transición y apoyo próximo
Puede albergar funciones de apoyo vinculadas a la intervención, siempre según el tipo de emergencia y criterios de seguridad. No debe definirse únicamente por una distancia fija: viento, topografía, accesos y evolución pueden modificarla.
10 · ZONA FRÍA / SEGURA
Mando, logística y concentración de recursos
Debe situarse fuera del peligro previsto y mantener accesibilidad y comunicaciones. Allí pueden ubicarse mando, reservas, logística o áreas de apoyo según el dispositivo. “Lejos” no significa necesariamente “bien situado”: un PMA aislado o sin acceso también falla.
11 · PMA
Dónde situar el Puesto de Mando Avanzado

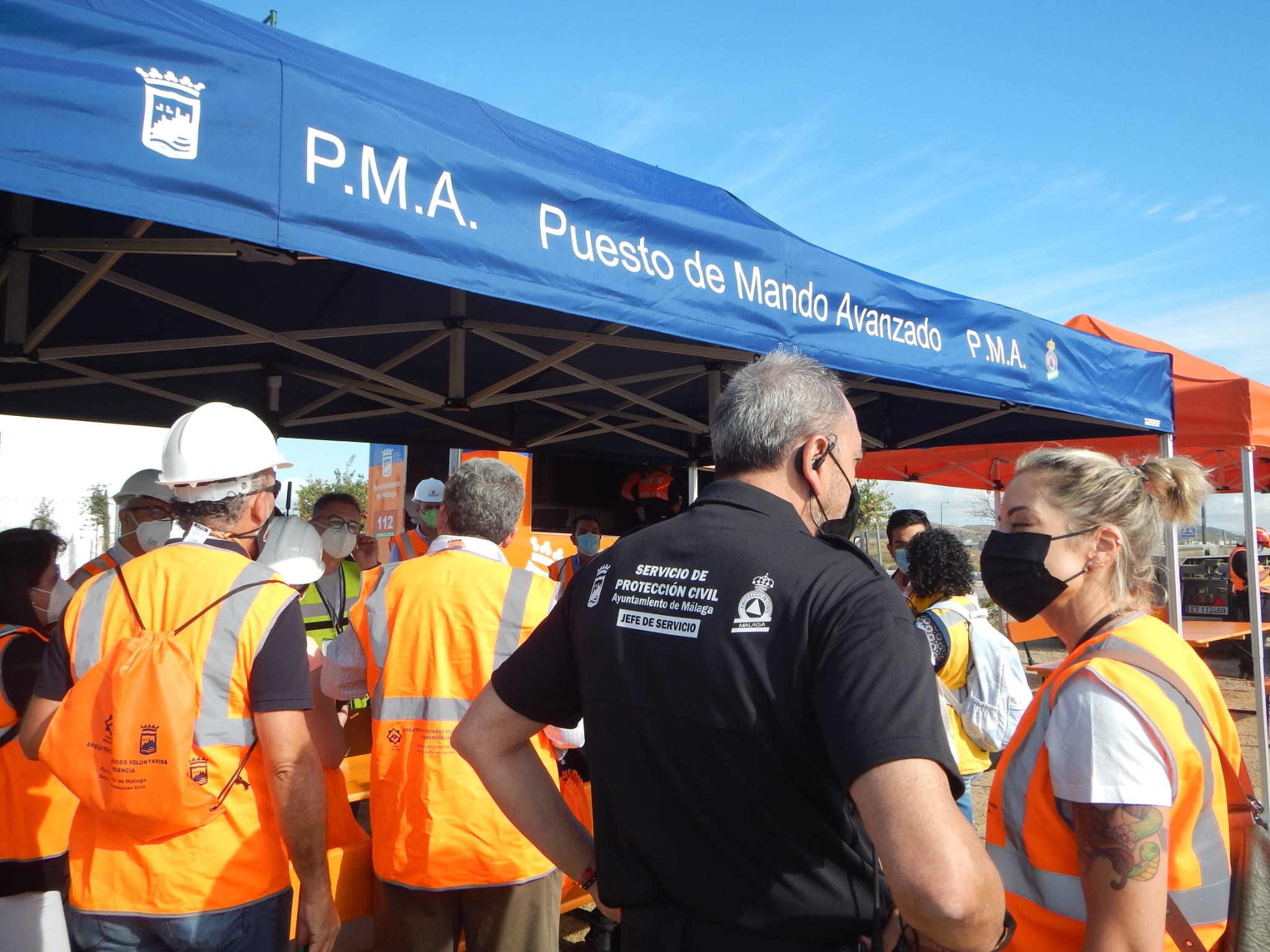

Imagen operativa incorporada al material ERA/IRESC.
Lectura cartográfica
El mapa debe permitir justificar la posición del PMA: fuera de la amenaza, próximo a la operación, accesible para responsables y con comunicaciones. La organización operativa de Protección Civil contempla el PMA conectado con los centros de coordinación y los grupos de acción. citeturn0search21
12 · RECURSOS
Un icono debe decir algo útil
Ambulancia, bomberos, policía o logística no deberían representarse únicamente con un dibujo. Cuando el sistema lo permita, cada recurso debe asociarse a indicativo, estado —disponible, asignado, ocupado, fuera de servicio—, ubicación y última actualización.
13 · GPS
Posición en tiempo real y sus límites
El seguimiento GPS permite ver desplazamientos y reducir llamadas de posición, pero no sustituye la comunicación operativa. Cobertura, batería, precisión o terminal abandonado pueden generar una posición engañosa. La pantalla debe mostrar la hora del último dato.
14 · ACCESOS
Por dónde entran los grupos operativos
Hay que diferenciar acceso general, entrada de emergencias, corredor sanitario, acceso de bomberos y vías bloqueadas. En grandes eventos, compartir un único acceso entre público, ambulancias y vehículos de intervención genera conflictos previsibles.
15 · CORTES
Una carretera cerrada cambia todo el dispositivo
Los cortes deben ser visibles, fechados y comunicados. Un corte puede obligar a cambiar evacuación, hospital de referencia, entrada de bomberos o ubicación del PMA. El mapa debe ayudar a visualizar esas consecuencias en cadena.
16 · RUTA SANITARIA
La víctima también tiene un recorrido cartográfico
Desde la zona de incidente hasta el área sanitaria y el hospital, la ruta debe estar libre y disponer de alternativa. El destino sanitario no se elige únicamente por proximidad: debe coordinarse según capacidad, especialidad y distribución de pacientes.
17 · HOSPITALES
Destino, capacidad y accesibilidad
Un mapa preventivo puede mostrar hospitales y centros sanitarios de referencia, pero durante una emergencia debe actualizarse qué destinos se están utilizando. En incidentes con múltiples víctimas, concentrar todas las evacuaciones en el hospital más próximo puede saturarlo.
18 · EVACUACIÓN
Rutas de población separadas de corredores de emergencia
La cartografía debe mostrar sectores, itinerarios, puntos de reunión, centros de recepción y rutas alternativas. Cuando sea posible, los flujos de población deben evitar interferir con la entrada de recursos.
19 · PUNTOS CRÍTICOS
Puentes, túneles, estrechamientos y pasos únicos
Un buen mapa identifica lugares cuya pérdida puede dividir el operativo: un puente único, paso inferior inundable, calle estrecha, túnel, barrera o acceso con gálibo limitado. Son elementos que deben analizarse antes del incidente.
20 · TOPOGRAFÍA
El relieve modifica fuego, agua, radio y movimiento
Pendientes, barrancos y cotas afectan propagación de incendios, inundaciones, visibilidad y desplazamiento. También pueden condicionar comunicaciones por radio. La cartografía topográfica no debe desaparecer cuando el operativo sale del entorno urbano.
21 · METEOROLOGÍA
El mapa cambia con viento y lluvia
Dirección y velocidad del viento pueden modificar una nube tóxica o un incendio; la lluvia puede cortar vados y pasos inferiores. La información meteorológica debe relacionarse con la geometría del riesgo, no aparecer como un dato aislado.
22 · FOTO REAL
Del mapa al centro de coordinación

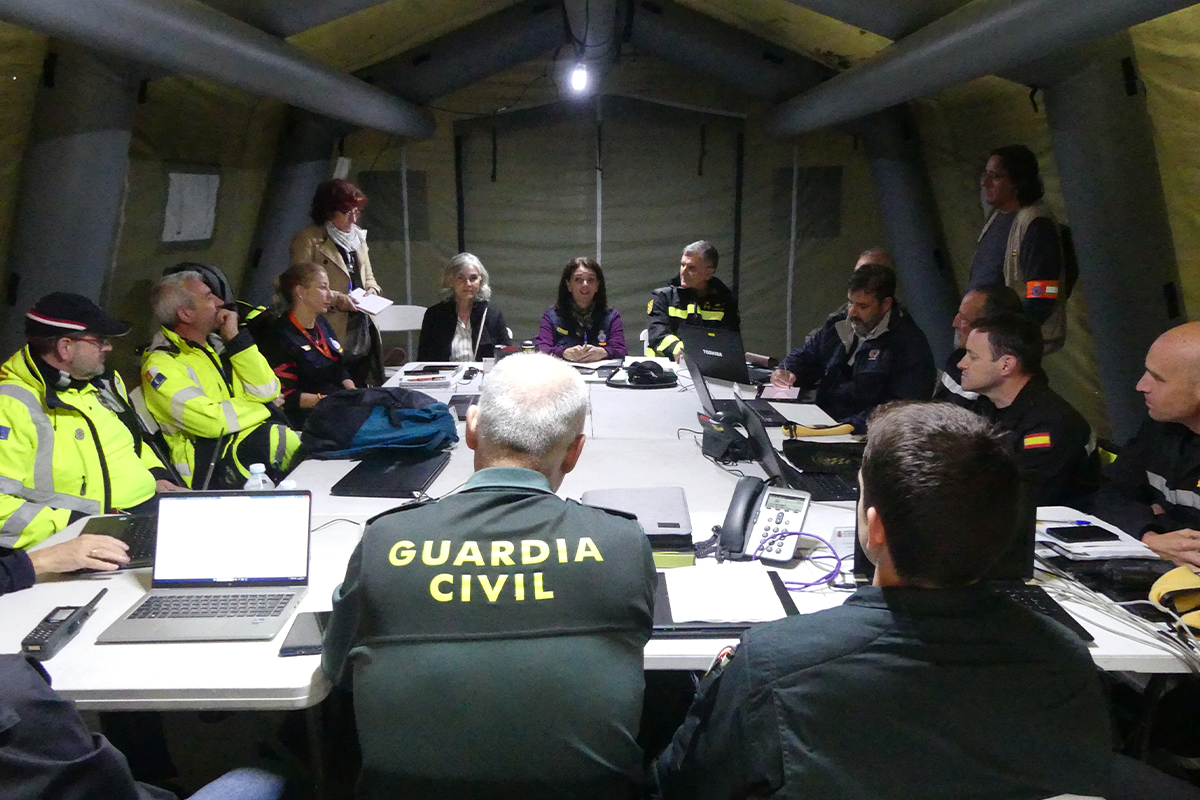

Ejercicio de coordinación de Protección Civil.
La pantalla no trabaja sola
La cartografía forma parte de una imagen operativa común. Los responsables necesitan recibir novedades, validarlas y trasladarlas al mapa para que todos trabajen sobre la misma situación.
23 · COPERNICUS
Cartografía rápida para grandes emergencias
En emergencias extensas pueden utilizarse productos de observación terrestre y cartografía rápida. Durante el incendio de Tenerife de 2023, Protección Civil solicitó la activación del servicio europeo Copernicus Rapid Mapping para apoyar el seguimiento. citeturn1search2
24 · VÍDEO · MANDO
Herramientas de gestión en un puesto de mando
🎬 Recurso audiovisual oficial
Protección Civil dispone de material audiovisual de formación sobre Gestión y mando en emergencias: herramientas de gestión en un puesto de mando. Se utiliza como referencia para observar cómo la información, las comunicaciones y la representación de situación apoyan al mando.
La galería oficial de vídeos confirma este recurso formativo. citeturn0search0
25 · VÍDEO · SITUACIÓN
Leer una emergencia antes de representarla
Actividad: anotar qué elementos del escenario deberían convertirse en capas, símbolos o estados dentro del mapa operativo.
26 · SIMBOLOGÍA
Todos deben interpretar el mismo símbolo igual
La leyenda debe ser sencilla y estable. Diferenciar recursos por forma, estado o etiqueta puede ser más útil que utilizar decenas de colores. Las abreviaturas deben estar documentadas y ser comprensibles para quienes comparten el mapa.
27 · ETIQUETAS
Nombre, indicativo y estado sin tapar el mapa
Una etiqueta excesiva puede ocultar carreteras o recursos próximos. Conviene mostrar la información esencial y dejar los detalles ampliados para una ficha al seleccionar el elemento.
28 · ESCALA
Un mapa para cada nivel de mando
El responsable de una intervención necesita detalle de calles y edificios; un centro regional puede necesitar municipios, carreteras principales y perímetros. No existe una única escala válida para todos.
29 · IMPRESIÓN
El mapa debe sobrevivir a la caída de Internet
La cartografía operativa crítica debe poder imprimirse o exportarse. Una copia con fecha y hora permite continuar trabajando si falla conectividad y además documenta cómo se interpretaba la situación en un momento concreto.
30 · CASO A
Concierto: 12.000 asistentes
El alumno debe ubicar PMA, ambulancias, hospital de campaña si procede, accesos de emergencias, puntos sanitarios, salidas, zonas de público y corredor de evacuación. Después se bloquea una salida y debe rediseñar los flujos.
31 · CASO B
Carrera ciclista de 80 km
Se representan recorrido, ambulancias, cruces, puntos sanitarios, hospitales, accesos y comunicaciones. Un accidente corta la ruta principal de evacuación sanitaria y obliga a seleccionar alternativa.
32 · CASO C
Accidente ADR
Una cisterna sufre fuga. El alumno debe representar punto del accidente, zona de intervención propuesta, accesos, viento, PMA, área sanitaria, corte de tráfico y rutas de aproximación evitando el área peligrosa.
33 · CASO D
Inundación urbana
El mapa recibe información progresiva sobre calles anegadas. El alumno debe cerrar pasos, identificar zonas aisladas, modificar rutas y colocar puntos de recepción de población.
34 · CASO E
Incendio forestal interfaz
El perímetro cambia con el viento. Se deben representar urbanizaciones, vías de salida, depósitos, puntos de agua, PMA, recursos y posibles sectores de evacuación.
35 · CASO F
Incidente con múltiples víctimas
El alumno ubica zona de impacto, área sanitaria, entrada y salida de ambulancias, estacionamiento de recursos, PMA y rutas a distintos hospitales. Se penalizan cruces de flujo y bloqueos.
ATLAS OPERATIVO · 6 EJEMPLOS
Aprender a leer mapas antes de construirlos
Los siguientes mapas son ejemplos didácticos. No representan distancias de seguridad universales ni sustituyen los planes oficiales. Su finalidad es enseñar qué información debe seleccionar y relacionar el responsable.
35A · MAPA EJEMPLO
Concierto / festival
Qué estudiar: separación entre público y recursos, PMA, corredor de emergencias, sanitario y salida hacia hospital. Error a detectar: colocar ambulancias donde queden bloqueadas por la evacuación del público.
35B · MAPA EJEMPLO
Prueba deportiva
Qué estudiar: recorrido, puntos sanitarios, cruces, cortes y PMA. Error a detectar: depender de una única ruta de extracción sanitaria.
35C · MAPA EJEMPLO
Accidente ADR
Qué estudiar: peligro, viento, zonificación, aproximación, PMA y sanitario. La cartografía de mercancías peligrosas debe apoyar la evaluación espacial del incidente; Protección Civil mantiene incluso un visor de emergencias ADR sobre cartografía base del IGN.
35D · MAPA EJEMPLO
Incendio forestal en interfaz
Qué estudiar: frente, dirección de propagación, urbanización expuesta, punto de agua y PMA. Pregunta: ¿qué cambia si el viento gira hacia la urbanización?
35E · MAPA EJEMPLO
Inundación urbana
Qué estudiar: calles anegadas, puntos críticos, rutas todavía utilizables, PMA y albergue. El mapa debe actualizarse a medida que una vía pasa de transitable a insegura.
35F · MAPA EJEMPLO
Incidente con múltiples víctimas
Qué estudiar: impacto, área sanitaria, PMA, noria de ambulancias y salida a hospitales. Error a detectar: hacer coincidir entrada y salida de ambulancias en un espacio estrecho.
36 · ERRORES
Mapas que parecen completos pero no sirven
✗ demasiados iconos · ✗ sin hora · ✗ posiciones antiguas · ✗ rutas sin alternativa · ✗ símbolos sin leyenda · ✗ PMA dentro del riesgo · ✗ ambulancias mezcladas con público · ✗ información no confirmada presentada como cierta · ✗ depender únicamente de conexión online.
El alumno recibe una cartografía base y debe añadir progresivamente cinco capas: riesgo, mando, recursos, movilidad e información dinámica. Después debe producir dos vistas: una táctica para terreno y otra resumida para coordinación.
39 · SIMULACIÓN
Mapa vivo durante 45 minutos
Cada pocos minutos cambia una variable: recurso, carretera, viento, víctima o perímetro. El objetivo es actualizar sin borrar la trazabilidad y mantener una imagen común comprensible para el equipo.
40 · FUTURA INTEGRACIÓN ERA/IRESC
Del aula al mapa operativo del PMA
La arquitectura queda preparada conceptualmente para que en una fase posterior el alumno pueda pasar del ejercicio didáctico a los mapas operativos del PMA de ERA/IRESC: recursos, posiciones GPS, cortes, hospitales, zonas y rutas. Esta Build no realiza todavía esa conexión; primero cerramos y validamos el contenido formativo.
41 · EVALUACIÓN
40 preguntas + mapa final
La evaluación combina interpretación cartográfica, capas, zonificación, recursos, GPS, rutas, PMA, evacuación, simbología y seis escenarios. El proyecto final exige entregar un mapa operativo y defender oralmente las decisiones representadas.
